CAEOS® Steuerung für Rauchschutzdruck- und Rauchschutz-Spüllüftungsanlagen

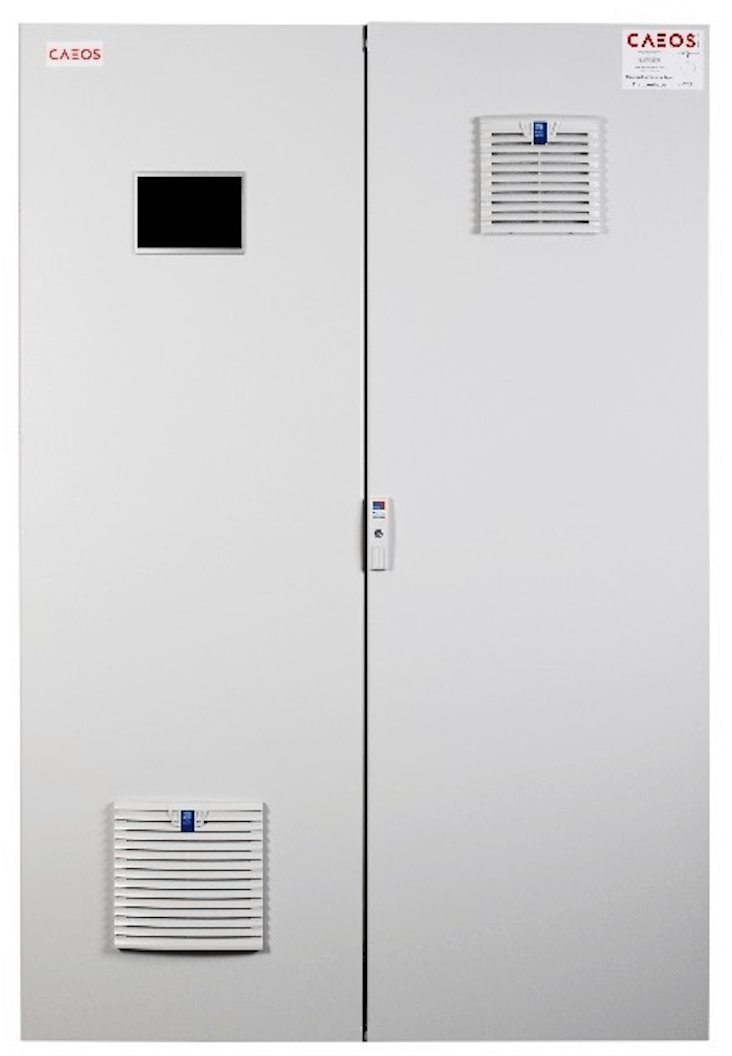

Alle Komponenten sind in einen Schaltschrank aus Stahlblech mit Pulverbeschichtung in RAL 7035 eingebaut. Zugriff auf den Schaltschrank über 2 Türen rechts & links angeschlagen.
Die Komponenten sind auf einer Montageplatte aus feuerverzinktem Stahl montiert.
Der Schaltschrank wird zum Aufstellen auf einem 200 mm Sockel geliefert, über welchen auch die Kabel eingeführt werden, optional ist eine Kabeleinführung von Oben möglich.

Herausforderung

In der Tür ist ein 7" Touchpanel (optional, bis 18,5“) integriert über welche Alarme, Störung und Einstellungen im Klartext angezeigt und konfiguriert werden können. Unterschiedliche Passwort geschützte Ebenen verhindern unautorisierten Zugriff auf sensible Daten.

Die CAEOS Steuerung bietet folgende Anschlussmöglichkeiten:
  • Handbedienstelle Alarm (Kurzschluss & Drahtbruchüberwacht), Reset, Anzeigen für Alarm, Störung & Betriebsbereit
  • Brandmeldeanlage Allgemeinalarm (Kurzschluss & Drahtbruch überwacht)
  • Rauchmelder Linie (Kurzschluss & Drahtbruch überwacht) für bis zu 15 Rauchmelder mit einer Gesamtkabellänge von 100m
  • Ansteuerung 24V DC im Alarmfall zuschaltend (max. 1A pro Kontakt)
  • Ansteuerung 24V DC im Alarmfall wegschaltend (max. 1A pro Kontakt)
  • Blitzleuchte zur visuellen Alarmierung und Anzeige von Störungen
  • Hupe zur akustischen Alarmierung im Brandfall (optional auf Anfrage per Schlüsselschalter temporär deaktivierbar)
  • Aussenluft-Jalousieklappe (Stromlos auf)
  • Kanalrauchschalter zur Überwachung der Aussenluft auf angesaugten Rauch
  • Abströmung an oberster Stelle überwacht auf Endlage "ZU" mit Sicherheitsfunktion bei Ausfall der Steuerung (RWA Funktion) und täglichem automatischen Selbsttest
  • Lüftungstaster mit einstellbarer Lüftungszeit 0 Minuten - 24 Stunden (Totmannschaltung bei Quetschgefahr aktivierbar)
  • Wind & Regensensor zum Schließen der Abströmung, während Lüftungsbetrieb (bei Alarm deaktiviert)
  • Reparaturschalterüberwachung
  • Differenzdrucktransmitter zur Regelung der Zuluft (Kurzschluss & Drahtbruchüberwacht)
  • Ventilatoransteuerung über Frequenzumrichter mit Sicherheitsfunktionen zur Überwachung des Ventilators, sichere Festfrequenzen einstellbar und manueller Testfunktion

Weitere Funktionen auf Anfrage verfügbar:
  • Etagenalarmkontakte, Etagenabströmungen & Etagendrucksensoren.
  • Redundante Zuluftventilatoren.
  • Redundante Differenzdrucktransmitter.
  • Zusätzliche Rauchmelderlinien
  • Externe Frequenzumrichter (in separaten Stahlblechgehäuse)

Potentialfreie Wechsler Kontakte zur Meldung an externe Stellen:
  • Alarm
  • Störung
  • Hauptschalter

Optionale Busanbindungen auf Anfrage:
  • Profinet
  • Modbus TCP

Nennspannung Einspeisung 400V AC, Analoges Überwachungsrelais zur Überwachung eines Phasenausfalls & Überspannungsschutz Typ 2 (Typ 1 auf Anfrage).
Steuerspannung 24 V DC, 3-Phasiges Netzteil (Betrieb auch bei Ausfall einer Phase) Dauerkurzschlussfest.

Schaltschrankabmessung und Spezifikationen auf Anfrage.




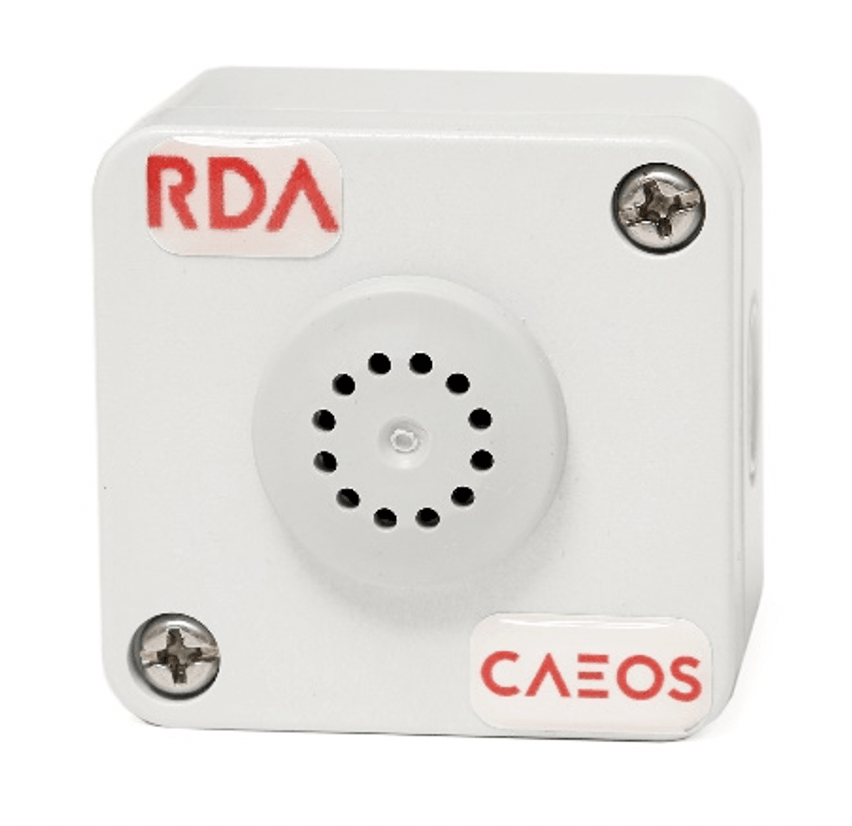

CAEOS® Druckmessstelle als Abschluss für Druckmessleitungen zum Schutz vor Verschmutzung
